——宏达信诺HXGE系列工业智能网关在楼宇能耗监测系统的应用
一、行业背景：建筑节能，一场不得不打的硬仗
当前，我国建筑领域在全生命周期中的能源消耗占社会总能耗的比重接近一半。尤其值得关注的是，建筑投用后的日常运行环节，其耗能占比超过两成。这意味着，每一栋拔地而起的高楼大厦，一旦投入运营，就变成了一个日夜运转的“能源消耗大户”，持续不断地吞噬着电力、水源和燃气资源。
在“双碳”战略全面推进的大环境下，降低建筑运营阶段的碳排放已成为行业必须跨越的门槛。然而，现实中的楼宇能源管理却普遍处于“粗放式”状态：多数楼宇依靠人工经验调节设备开关，即使安装了自动化系统，也往往只能做到“看得见数据、改不了策略”，节能效果大打折扣。要让建筑真正实现节能减排，首先需要一套能打通数据孤岛、实现智能管控的系统作为支撑。
二、楼宇自控节能的几大“拦路虎”
我们在服务众多商业综合体、写字楼和工业园区过程中，发现当前楼宇能源管理普遍存在以下四个难以逾越的障碍：
2.1 子系统各自为政，数据无法流通
空调、照明、给排水、电梯等系统通常来自不同供应商，采用的通信协议五花八门——有些用BACnet，有些用Modbus，还有些用私有协议。这些系统就像语言不通的几个人，各自为政，无法协作，导致跨系统联动优化几乎不可能实现。
2.2 控制响应严重滞后，舒适与节能难以兼得
在传统架构下，传感器采集的数据需要先上传到云平台，经过分析后再下发控制指令，整个往返过程耗时长达数分钟。当会议室瞬间涌入大量人员、温度急剧上升时，空调系统需要好几分钟才能做出反应，期间人员的体感舒适度早已下降。
2.3 无效能耗比比皆是，能源浪费成为“隐形黑洞”
深夜的办公楼里，中央空调仍在为空无一人的会议室输送冷气；地下车库的排风机24小时轰鸣不止；白天光照充足时，靠窗区域的照明灯依然亮着。这些看不见的浪费，每年让商业楼宇白白多支出30%的电费，却很难被管理者察觉。
2.4 设备故障全靠事后补救，突发停摆风险高
多数楼宇仍依赖人工定期巡检，设备运行状态无法实时掌握。一台水泵振动异常或电机温度升高，往往要等到它彻底停摆、影响正常运营后才发现，此时再进行维修不仅成本高昂，还可能带来业务中断的严重损失。
三、解决方案：四层架构，构筑建筑“智慧大脑”
针对上述痛点，宏达信诺推出了基于HXGE系列物联网网关的四层架构智慧楼宇能耗监测系统。这套系统不仅实现能耗数据的“可见可算”，更通过“感、传、知、控”的全链路能力，让建筑真正具备“自主节能”的能力。
系统架构总览

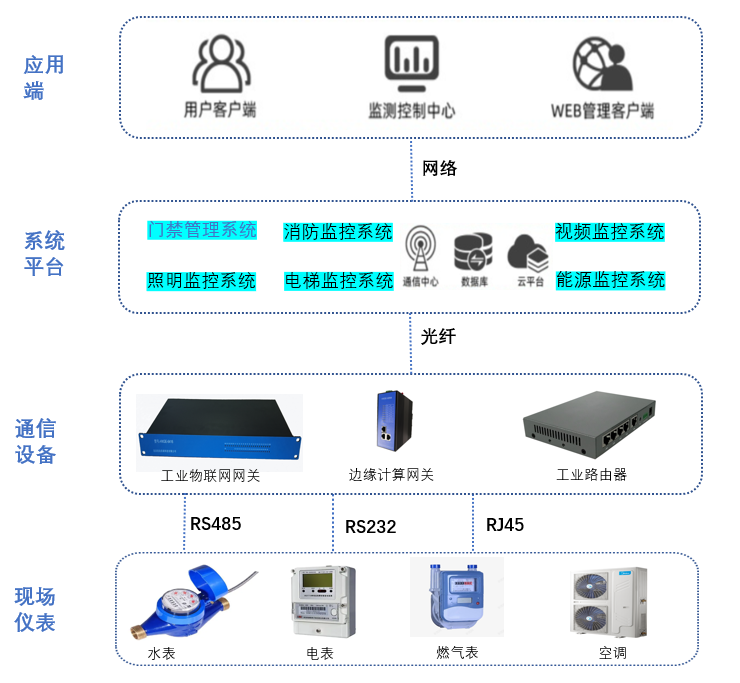

建筑物能耗监测系统架构示意图
系统由现场仪表层、通信设备层、系统平台层、应用层四层组成，形成一个从数据采集到智能决策的完整闭环。
3.1 现场仪表层：建筑的“感官神经网络”
这一层由遍布建筑各个角落的计量装置和传感器组成——智能电表、水表、气表、温湿度传感器、人体红外探测器、光照传感器等。它们实时采集建筑的能耗数据和环境参数，如同人体的神经末梢，感知着建筑的每一丝状态变化。
技术要点：
高精度数据采集，确保原始数据准确可靠
支持多种传感器类型，构建多维度的环境感知能力
设备级状态监控，实时掌握空调、水泵、阀门等关键设备运行状况
3.2 通信设备层：数据的“高速公路”与“边缘大脑”
这是本方案的技术核心所在。方案选用宏达信诺HXGE系列工业物联网智能网关作为数据采集与处理中枢，解决传统楼宇中“设备杂、协议多、响应慢”的三大难题。
1）多协议兼容，打破数据孤岛
HXGE系列工业通信网关向下兼容TCP、UDP、串口、CAN等多种总线模式，内置庞大的协议库，支持BACnet、Modbus RTU/TCP、DL/T645电力规约、MQTT等多种主流楼宇协议。无论现场使用的是进口BA系统还是国产仪表，都能无缝接入，让老旧设备也能焕发新生。
2）边缘计算，实现毫秒级响应
HXGE系列边缘计算网关具备强大的边缘计算能力，可在靠近数据源的位置完成数据清洗、聚合分析和本地决策。当传感器检测到会议室人员密集、CO₂浓度超标时，网关无需等待云端指令，即可就地触发新风系统启动，调控时间从分钟级缩短至毫秒级。即便网络中断，本地策略仍可正常运行，确保楼宇基础功能不受影响。
3）数据压缩，降低云端成本
通过边缘预处理，HXGE系列边缘计算网关可将单日海量数据压缩至原来的4%，云端存储成本降低96%以上。某医院项目实测中，数据采集量从50GB/天压缩至2GB/天，同时故障预测准确率仍保持在92%。
3.3 系统平台层：建筑的“决策指挥中心
系统平台层不仅包含能耗监测系统，还集成了电梯监控、视频安防、消防报警、门禁管理等子系统，打破传统“烟囱式”部署模式。在这里，来自不同系统的数据汇聚融合，形成建筑的数字孪生体。
核心功能：
数据汇总与清洗：对原始数据进行解码、分类、存储，确保数据质量
可视化展示：通过3D楼宇模型和能耗热力图，让管理者“一眼看透”建筑能耗状态
智能诊断分析：基于AI算法，自动生成能耗诊断报告，识别异常用能点，提供优化建议
跨系统联动：当消防报警触发时，系统自动联动门禁解锁、电梯迫降、空调关闭、排烟启动，实现应急场景的秒级协同
3.4 应用层：集团的“运营管控中枢”
作为系统的顶端，应用层服务于集团总部或上级管理单位。它将分散在不同地域、不同子公司的项目数据统一汇聚，进行深度加工和价值挖掘。集团管理层可以在总部的“驾驶舱”中实时查看全国所有楼宇的能耗看板，进行横向对标与能效考核。工程师可通过远程访问，对前端控制器和设备进行参数调整和故障诊断，实现“一屏观天下，一键管全局”的集团化管控。
四、技术亮点：不止于监测，更在于“智控”
宏达信诺方案与传统能耗监测系统的本质区别在于：我们不仅让数据“看得见”，更让数据“会说话、能指挥”。
4.1 AI驱动的负荷预测与动态优化
基于历史能耗数据和天气预报，系统可预测未来24小时的能源需求，动态调整设备运行计划。在电价低谷时段，自动启动储能设备充电；在高峰时段，利用储能放电供能，实现峰谷套利，大幅降低电费支出。
4.2 设备故障预测性维护
通过分析设备运行数据的微小波动——电流谐波、振动频率、管道压力变化，AI模型可在故障发生前72小时发出预警。某项目实测显示，这一功能将维修成本降低65%，设备寿命延长30%。
4.3 多区域协同控制
在办公区域，系统根据CO₂浓度动态调节新风量；在会议室，通过人脸识别自动调节灯光亮度和空调温度；在地下停车场，照明系统随车流自动调光，车辆驶离后精准调暗。某购物中心应用后，照明能耗降低30%，商铺销售额反因环境改善提升了8%。
4.4 碳足迹实时追踪
系统可实时计算楼宇碳排放量，精准追踪每个会议室、每个楼层的碳足迹，自动生成ESG报告，助力企业绿色转型和碳资产管理。
五、价值成效：让节能“可衡量、可感知”
5.1 经济效益显著
以济南某超高层建筑为例，应用类似智能管控系统后，制冷系统能效提升27%，年节电超350万千瓦时。某超高层写字楼引入边缘计算网关后，整体能耗降低10%，设备寿命延长20%，租户满意度提升15%。
5.2 运维效率跃升
用能异常发现率达90%以上
数据统计效率提高90%
远程处理80%以上的常见故障，人力成本降低30%
5.3 环境贡献可见
每节约1度电，相当于减少0.785千克碳排放。一座10万平方米的写字楼通过精细化管控，年减碳量相当于种植1.5万棵树。
六、结语：迈向会呼吸的绿色生命体
在数字化与低碳化交织的时代，楼宇能耗监测系统已不再是锦上添花的“装饰品”，而是建筑节能降碳的“必需品”。宏达信诺深耕工业物联网领域多年，致力于用自主可控的核心技术，帮助每一座建筑从“耗能大户”蜕变为“会呼吸、会思考”的绿色智慧体。
我们相信，真正的智能建筑，应当是让使用者在不知不觉中享受舒适，让管理者在运筹帷幄中掌控能耗，让每一度电、每一滴水都物尽其用。这，正是宏达信诺智慧楼宇能耗监测系统的价值所在。
