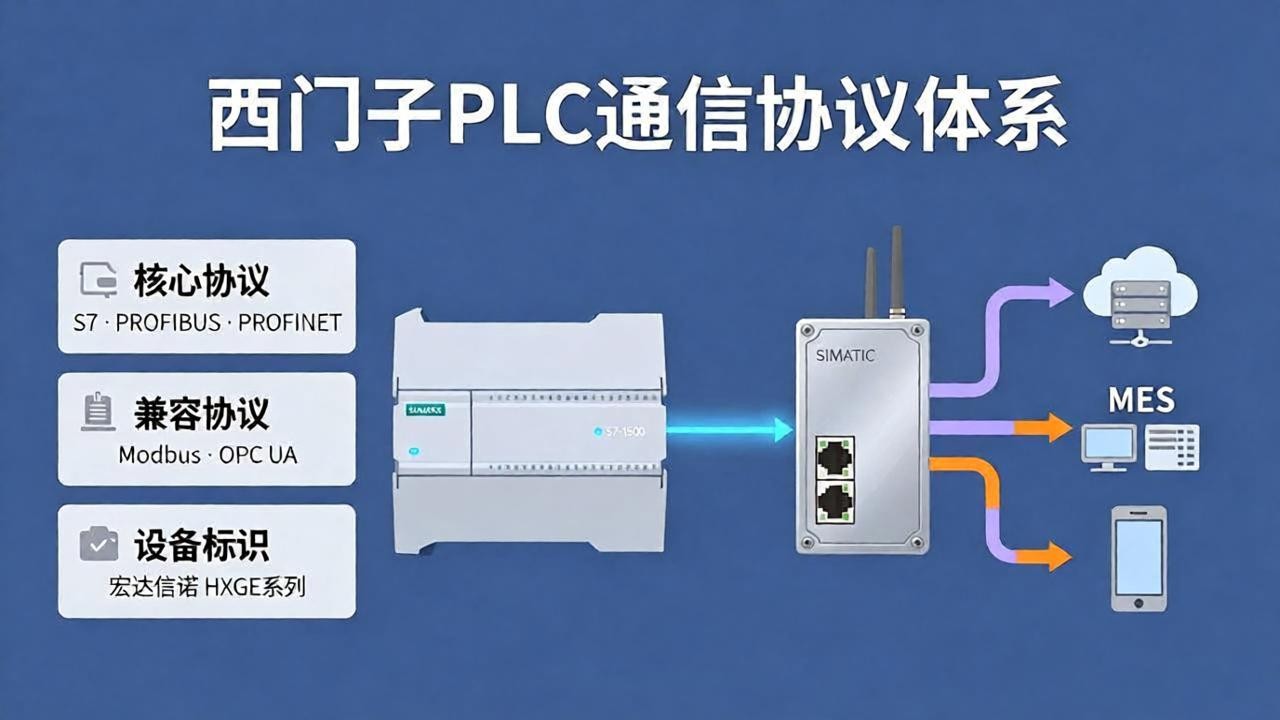

引言：工业通信的演进逻辑与协议生态
在工业自动化控制领域，西门子PLC凭借其卓越的运算性能、稳固的系统架构以及高度模块化的硬件设计，已成为全球制造业产线控制的核心设备之一。支撑西门子PLC实现分布式控制、集中监控与数据协同的底层基础，是一套历经数十年迭代演进、层次分明且兼具开放性与专有性的通信协议体系。该体系不仅涵盖了从传感器级到企业管理级的完整通信栈，还通过持续的技术革新，逐步融入工业4.0时代对实时性、安全性及互操作性的全新要求。
本文将从网络架构分层、核心协议机理、安全演进趋势以及多协议融合采集等维度，对西门子PLC的通信协议体系进行全面且深入的技术剖析，旨在为自动化工程师、系统集成商及企业信息化管理者提供一份兼具理论深度与实践指导价值的参考文档。
一、SIMATIC NET网络架构的分层逻辑与设计哲学
西门子工业通信网络统称为SIMATIC NET，其设计遵循ISO/OSI参考模型的基本思想，但针对工业控制的特殊需求进行了实质性优化。与标准IT网络不同，工业通信对数据传输的确定性、实时性和抗干扰能力有着远高于普通办公网络的严苛要求。为此，SIMATIC NET将整个通信体系自顶向下划分为以下几个功能层次，每一层在数据吞吐量、响应时间和服务对象上均有明确界定。
1.1 工业以太网：数字化工厂的信息主干
工业以太网位于SIMATIC NET架构的最高层级，物理层和数据链路层遵循IEEE 802.3标准，但在传输机制上引入了PROFINET等实时扩展协议，以弥补标准以太网在确定性传输方面的不足。在网络拓扑方面，西门子工业以太网支持星型、环型及树型结构，通过SCALANCE系列工业交换机实现网络冗余（如MRP介质冗余协议），环网自愈时间可缩短至50毫秒以内。在传输速率上，常规终端设备通信速率达到100 Mbps全双工，骨干网络则通过千兆甚至万兆上行链路支撑大规模数据流的稳定传输。该层级主要承载PLC与上位机（WinCC、SCADA）、PLC与PLC之间的数据交互，以及远程编程诊断等任务。
1.2 现场总线层：过程数据交换的确定性保障
现场总线层以PROFIBUS为代表，定位于车间内现场设备与控制器的实时数据交换。PROFIBUS采用RS-485物理介质，传输速率最高可达12 Mbps，通过令牌传递机制实现多主站系统内的有序访问。与工业以太网相比，PROFIBUS在报文帧结构和时序控制上更加紧凑，单帧数据载荷较小，但通信抖动的可控性更强，尤其适用于对时间偏差敏感的闭环控制场景。需要特别指出的是，尽管PROFINET正在逐步取代PROFIBUS在新项目中的地位，但在存量改造项目和某些对成本敏感的终端应用中，PROFIBUS-DP依然保持着可观的装机量。
1.3 传感器/执行器层：位级信号的高速响应通道
架构最底层的AS-Interface（执行器-传感器接口）是一种专为二进制信号传输设计的简化总线系统。它通过两芯扁平电缆同时传输数据和电能，每个AS-I主站最多可连接62个从站设备，循环周期固定为5毫秒，这与扫描周期的确定性直接相关。AS-I网络的最大优势在于布线极其简单，无需复杂的屏蔽和接地措施，安装成本低廉，非常适合于离散制造中大量开关量信号的集中采集和控制输出。
二、西门子PLC核心通信协议的机理剖析与适用场景
在SIMATIC NET的宏观框架之下，西门子针对不同系列PLC、不同应用场景开发了多种具体的通信协议。这些协议在传输层载体、数据封装格式、会话建立机制以及应用层服务等方面各有差异，理解这些技术细节是进行高效系统集成与故障排查的前提。
2.1 S7协议：贯穿产品线的主干通信规约
S7协议是西门子为SIMATIC S7系列PLC量身定制的私有应用层协议，其设计目标是提供一种高效、可靠且功能完整的内部数据访问机制。从协议栈结构来看，S7协议通常承载于TCP/IP协议之上，默认服务端口为102，但这并不意味着S7协议与标准TCP套接字完全等同。
连接建立的三阶段握手机制：当外部设备（如WinCC上位机或第三方数据采集系统）尝试与S7-1200/1500 PLC建立S7通信时，实际需要经历三个独立的握手阶段。第一阶段为标准TCP三次握手，完成传输层连接的建立；第二阶段为COTP（ISO-on-TCP）连接请求与确认，该阶段在TCP基础上增加了对ISO 8073协议数据单元的封装，用于协商PDU（协议数据单元）的最大长度，S7-300通常支持240字节，而S7-1200/1500可扩展至960字节；第三阶段才是S7应用层通信协商，包括交换CPU型号信息、建立CR（通信关系）以及认证授权等步骤。这种“三阶段握手”机制在确保了连接可靠性的同时，也意味着相比直接使用Modbus TCP，S7通信的连接建立时间更长，在频繁断线重连的场景下需要合理设置超时和重试策略。
数据访问的对象化模型：S7协议将PLC内部的所有数据资源抽象为可寻址的对象容器，主要包括输入映象区（I区，长度取决于CPU型号，S7-1200典型值为1024字节）、输出映象区（Q区）、位存储区（M区）、数据块（DB区，其中DB1为背景数据块，其余为共享数据块）、定时器区（T区）和计数器区（C区）。在数据访问方式上，S7协议支持按位、按字节、按字（16位）和按双字（32位）进行读写操作。值得一提的是，对于DB块中的非连续地址，S7协议支持通过多变量请求（即一次请求携带多个不同起始地址和长度的子项）减少通信交互次数，这种“批处理”机制对提高大数据量采集效率具有实际工程意义。
不同系列S7协议的差异：虽然统称为S7协议，但S7-200系列通过CP243-1模块实现的S7通信与S7-300/400/1200/1500存在细微差异。S7-200在作为服务器时，一次最多只能响应22个字节的数据，而S7-1200/1500则支持更大的PDU尺寸。此外，S7-1500在固件版本V2.0以上开始支持安全版S7通信，通过证书交换和TLS加密保护传输内容，这是为应对日益严峻的工业网络安全形势而引入的重要升级。
2.2 PPI协议：S7-200家族的点对点通信方案
PPI（点对点接口）协议是西门子专门为S7-200系列PLC设计的主从式串行通信协议，物理层基于RS-485差分信号传输，最大传输距离在9600波特率下可达1200米，中继器可进一步扩展至更远距离。PPI协议采用半双工通信模式，在同一时刻数据只能沿一个方向流动，其帧结构包括起始符、目的地址、源地址、控制字节、数据载荷和校验码等字段。
在实际编程应用中，S7-200通过NETR和NETW两条专用指令实现数据交换。每条NETR或NETW指令可传输最多16个字节的数据块，在同一扫描周期内最多可同时激活8条网络读写指令。若超出该数量，需要采用轮询机制或利用指令完成位进行分时调度。PPI协议的优势在于硬件成本极低，无需额外通信模块，通过CPU自带的PORT0或PORT1端口即可实现多台S7-200之间的数据共享，但其局限性也同样明显：通信速率较低、数据吞吐量有限且仅适用于同系列产品内部互联。在新型项目中，PPI正逐步被以太网通信所取代，但在大量以S7-200为核心的老旧设备改造项目中，该协议仍是必须面对的通信对象。
2.3 Modbus RTU协议：开放性串行通信的深度整合
Modbus RTU作为一种广泛应用的开放式串行通信协议，并非西门子的原生协议，但随着市场对多品牌设备互联需求的日益增长，西门子在S7-1200和S7-1500系列中通过硬件模块和软件指令库的方式提供了对Modbus RTU协议的完整支持。
硬件配置与通信模式：对于S7-1200，用户可通过插入CM1241（RS-232/RS-485）通信模块或CB1241通信板来扩展串口接口；对于S7-1500，则使用CM PtP（点对点）串行模块。在协议配置上，用户需设置波特率（典型支持1200至115200 bps，部分型号可达38400 bps）、数据位（7或8位）、校验位（无校验/奇校验/偶校验）、停止位（1或2位）以及流控方式（无流控/硬件流控）等通信参数，这些参数必须与对端设备保持严格一致才能建立可靠连接。
主站与从站的角色定义：在TIA Portal编程环境中，西门子提供了全新的Modbus RTU指令集，支持将PLC配置为主站或从站。当S7-1200/1500作为主站时，可通过发送请求帧轮询多个从站设备，每个请求中可包含读/写多个保持寄存器或线圈的操作码；当作为从站时，PLC被动响应主站发来的指令，根据功能码（如03H读保持寄存器、06H写单个寄存器、10H写多个寄存器）执行相应的数据访问操作。从TIA Portal V13 SP1版本开始，新指令集的一个重要增强是：不再要求串口模块必须安装在CPU主机架上，而是允许其分布在PROFINET或PROFIBUS远程I/O机架上，这为分布式控制系统的Modbus集成提供了更高的灵活性。
通信时序与异常处理：在实际工程应用中，Modbus RTU通信中最常见的故障源是响应超时和CRC校验错误。当主站发送请求后，需在预设的超时窗口内（通常根据波特率和报文长度计算，建议设置不少于3.5个字符时间的硬间隔）接收到从站的有效响应，否则应触发重试或报警机制。西门子的Modbus指令库提供了错误代码输出参数，便于用户针对性地处理非法功能码、非法地址或非法数据值等异常情形。
2.4 PROFIBUS-DP：分布式外围设备的高速循环通信
PROFIBUS-DP（分布式外围设备）是PROFIBUS家族中专门针对自动化系统中现场级高速数据传输设计的协议版本，其核心特征在于主站与从站之间采用循环通信模式，即在固定的总线循环周期内完成输入/输出数据的更新。
通信机制与数据交换类型：在PROFIBUS-DP网络中，一类主站（如S7-300/400 CPU）负责整个总线的通信控制，通过令牌传递方式获取总线访问权后，按参数化阶段配置的从站顺序依次轮询DP从站（如分布式I/O模块ET200系列、变频器SINAMICS G120等）。每个DP从站的数据交换分为周期性数据和非周期性数据两类：周期性数据在固定的时间槽内传输，包含过程映象区的输入和输出，用于闭环控制实时数据的更新；非周期性数据则通过MSAC2（主站与从站之间的非循环通信）通道传输，主要用于参数化配置、诊断信息读取以及驱动器参数的在线修改。
SFC系统功能块的应用：在西门子STEP 7编程环境中，用户通过调用系统功能块SFC14（DPRD_DAT，用于同步读取DP从站一致性数据）和SFC15（DPWR_DAT，用于同步写入DP从站一致性数据）来访问周期性数据。所谓“一致性数据”，指的是在多字节数据传输中，必须确保整个数据块作为一个完整的整体被一次性读入或写出，而不会在传输过程中被中断或分割，这对于保持数据内容的逻辑一致性至关重要。对于非周期性参数访问，则使用SFC58（WR_REC，写入记录数据）和SFC59（RD_REC，读取记录数据），例如通过SFC58修改S120驱动器的斜坡上升时间参数P1120时，需要构造符合PROFIdrive行规的参数通道报文，其中包含参数编号、下标以及待写入的数值。
2.5 PROFINET：工业以太网时代的实时通信标准
PROFINET是西门子主导推进的基于工业以太网的开放式实时通信标准，它保留了标准以太网的高带宽优势，同时通过三种不同等级的实时通道来满足差异化应用需求。
RT（实时）与IRT（等时同步实时）的技术区别：PROFINET的RT通道基于标准UDP/IP协议栈，通过优化报文调度和优先级标记（VLAN标签）来实现软实时性能，典型通信周期在1毫秒至10毫秒之间，适用于绝大多数常规过程控制应用。而IRT通道则通过硬件辅助的时钟同步机制（遵循IEEE 1588精确时间协议）实现更高级别的实时确定性，其通信周期可缩短至250微秒，且通信抖动控制在微秒级以内。IRT的核心技术在于它预留了专用的时间槽用于实时数据的传输，在此时间槽内禁止发送任何标准TCP/IP帧，从而彻底避免了以太网冲突和队列延迟。这一特性使得PROFINET IRT成为伺服驱动多轴同步运动控制的首选通信方案。
PROFINET与S7协议的关系辨析：需要明确区分PROFINET与S7协议这两个概念。PROFINET是物理层和数据链路层的通信标准，定义了网络拓扑、帧结构和实时调度机制；而S7协议是应用层的数据访问协议，可以运行在PROFINET网络之上。在实际工程中，当WinCC通过以太网访问S7-1500 PLC时，底层可能是PROFINET网络，而应用层数据封装可能是S7协议或OPC UA。理解这一层次关系对于网络故障诊断和性能调优具有重要指导意义。
三、通信协议的安全演进与IT/OT融合趋势
随着工业控制系统从封闭走向互联，网络安全已从可选项变为必选项。西门子在近几代PLC产品中显著加强了对通信安全的支持，这些安全机制深刻影响了通信协议的配置和使用方式。
S7-1500的安全通信增强：S7-1500系列自固件V2.0起引入了基于数字证书的双向认证机制，并支持通过TLS 1.3协议对S7通信进行加密。管理员可在TIA Portal中为CPU配置访问证书，并设置不同级别的访问权限（如“无保护”、“仅读访问”或“完整访问”）。当启用安全通信后，任何未经认证的客户端均无法与PLC建立S7连接，有效防止了非授权设备的非法访问。同时，PLC系统日志中会详细记录每一次连接尝试及其结果，为审计和溯源提供了数据基础。
OPC UA的集成与互操作性价值：在IT与OT深度融合的背景下，OPC UA作为一种独立于硬件平台和操作系统的高安全性数据交互标准，正在成为工业互联的核心中间件。西门子新一代S7-1500 CPU在固件中内置了OPC UA服务器功能，用户无需额外授权即可启用，支持多达数十个并发会话。该功能将PLC内部数据点映射为OPC UA节点，通过标准化的地址空间提供给上位系统访问，上位端可以是任何支持OPC UA客户端的MES、ERP或云平台。OPC UA在安全性方面内置了Session认证、用户令牌、加密传输及消息签名等机制，与西门子原有的S7协议形成了互补关系——前者更适合跨平台、跨系统的异构数据集成，后者则在西门子体系内部保持更高的传输效率。
四、多协议混合场景下的数据采集难点与融合策略
在真实的工业生产环境中，极少有企业能够做到全部自动化设备来自西门子同一系列、同一年代。更为普遍的场景是：一条汽车零部件产线上可能同时存在采用S7协议的西门子PLC、采用三菱MC协议的PLC、采用发那科FOCAS协议的CNC机床以及采用Modbus协议的温控仪表和变频器。这些设备使用完全不同的“语言”进行通信，形成了制约企业数字化转型的数据孤岛。
从技术层面分析，多协议集成面临的主要挑战集中在以下方面：
协议解析的复杂性。不同协议在数据封装格式、字节序（大端/小端）、数据类型编码（如浮点数在S7中是IEEE 754标准，但在发那科系统中可能是自定义格式）以及访问授权方式上均存在差异，开发人员需要针对每种协议编写独立的解析驱动程序，工作量巨大且维护成本高昂。
时序与同步性问题。当上位系统需要同时采集多台设备的数据时，如何确保各设备的数据在相同的时间基准上被读取，是影响数据分析准确性的关键因素。不同协议的通信延迟差异悬殊，PROFINET IRT通信的延迟以微秒计，而Modbus RTU在低速波特率下的响应延迟可能达到数十毫秒，这种时间差需要通过边缘节点的数据对齐机制加以补偿。
网络隔离与安全策略。在传统IT安全策略下，办公网与生产网之间通常设置防火墙隔离。但如果数据采集网关的部署位置不当，或者使用了不安全的通信协议（如未加密的Modbus TCP），则可能将生产网络暴露于潜在的网络攻击风险之下。
针对上述挑战，宏达信诺HXGE系列PLC数据采集网关提供了一套经过深度优化的系统性解决方案。该系列网关在设计之初即面向多品牌、多协议混线的离散制造场景，其核心竞争优势体现在以下几个方面：
原生协议驱动的深度集成能力：宏达信诺HXGE系列PLC数据采集网关内置了超过10种以上的工业协议解析引擎，涵盖西门子S7协议（完整支持S7-200/300/400/1200/1500各子系列，适应不同PDU长度和版本差异）、三菱MC协议（支持Q/L/R系列）、发那科FOCAS协议、欧姆龙FINS协议、Modbus TCP/RTU以及OPC UA客户端/服务器模式。这意味着在一个机架内即可完成不同品牌控制系统的数据统一汇聚，无需额外配置协议转换中间件。
边缘计算与数据预处理能力：与市面上仅做数据透传的普通网关不同，宏达信诺HXGE系列边缘计算网关在设备侧内置了轻量级边缘计算引擎，支持用户通过图形化编程方式定义数据清洗规则（如剔除异常跳变值）、计算生产KPI指标（如设备OEE、节拍时间、故障频次等），同时支持历史数据的本地缓存断点续传功能。当上位网络发生中断时，网关可将采集数据暂存于本地工业级存储中，待网络恢复后自动补传，有效避免了数据丢失。
工业级可靠性与简易部署：宏达信诺HXGE系列工业智能网关采用全金属外壳及无风扇散热设计，工作温度范围覆盖-30℃至80℃，能够耐受工业现场常见的粉尘、振动和电磁干扰环境。在网络连接方面，该系列网关支持双网口桥接和4G/5G无线回传，用户可根据现场条件灵活选择上行链路方式。尤为值得一提的是，宏达信诺HXGE系列提供直观的Web配置界面，工程人员无需掌握复杂的驱动程序开发技能，通过简单的点选和参数填写即可完成对多种协议设备的数据点配置，大幅降低了系统集成门槛。
五、协议选择策略与工程实践建议
面对西门子PLC丰富的通信协议选项，自动化工程师在项目规划阶段应从以下维度进行权衡决策：
数据实时性要求。对于涉及伺服同步控制、张力闭环调节等时间敏感应用，应优先选择PROFINET IRT或PROFIBUS-DP等具备确定性时序保障的协议，同时严格控制网络节点数量和线缆长度以满足时序预算；对于设备状态监控、产量统计、报警归档等非实时数据采集，采用S7协议或Modbus TCP结合合理的轮询间隔（建议不低于200毫秒）即可满足要求。
设备兼容性与扩展性。如果项目中需要接入除西门子以外的其他品牌设备，应尽早评估是否采用统一的通信中间层（如OPC UA或宏达信诺HXGE系列工业通信网关）来屏蔽底层协议差异，避免后期为每种新接入设备重复开发通信接口。
网络安全合规性。随着《关键信息基础设施安全保护条例》等法规的实施，工业控制系统通信安全已上升至法律合规层面。建议在新项目中优先选用支持加密通信的S7-1500系列，并在TIA Portal中启用安全访问策略，同时合理划分VLAN和防火墙策略，将生产网络与办公网络进行有效隔离。
六、结语
西门子PLC的通信协议体系是一部不断演进的工业通信技术史缩影。从早期基于RS-485的PPI和MPI协议，到具备高度确定性的PROFIBUS-DP现场总线，再到今日以PROFINET和OPC UA为代表的工业以太网与开放标准融合体，每一次协议升级都深刻反映了制造业对数据实时性、互通性和安全性的更高诉求。在实际工程中，绝大多数工业现场并非单一协议主导的“理想实验室环境”，而是多品牌、多年代、多协议交织共存的混合体。在这种现实条件下，宏达信诺HXGE系列PLC数据采集网关作为一种专业的通信融合与数据采集基础设施，为企业提供了一条在不大规模更换现有控制设备的前提下，实现数据贯通、信息融合和智能分析的高效路径。通过合理的协议选型与高效的数据采集架构设计，自动化系统工程师能够将底层设备的原始信号转化为支撑管理决策的可靠数据资产，真正释放工业数据的潜在价值。
