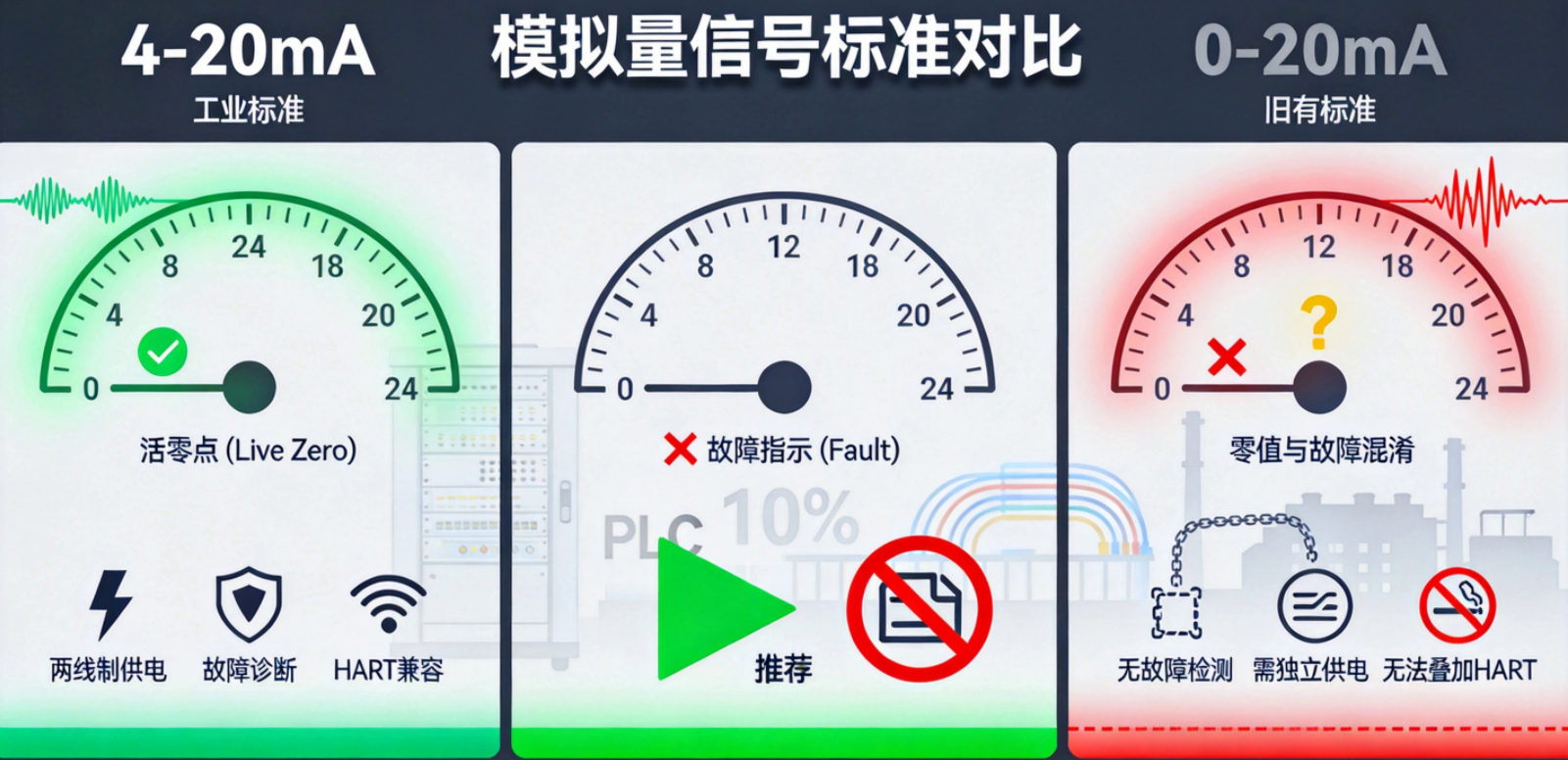

一、引言

在工业自动化和过程控制系统中，模拟量信号的可靠传输是保证测量与控制精度的基础。电流环信号因其抗干扰能力强、适合长距离传输、便于与传感器供电结合等优势，成为工业现场最常用的模拟信号形式。目前应用最广泛的两种直流电流信号标准是 4-20mA 和 0-20mA。

尽管4-20mA已成为现代工业的事实标准和国际推荐标准（IEC 60381-1），但在某些老旧系统改造、成本敏感型设备或特定应用场景中，0-20mA信号仍被部分厂商所采用。本文将从信号特征、系统设计、故障诊断、应用场景等多个维度，对这两种标准进行全面、深入的技术对比，并特别分析部分厂商坚持使用0-20mA背后的工程与商业逻辑。

二、核心参数对比一览表

为了帮助工程师快速把握两种信号标准的核心差异，下表从 零点电流、量程跨度、故障诊断能力、供电方式、电路设计、应用场景 等关键维度进行了横向对比。这些参数直接影响系统选型、布线成本及长期维护效率，是后续深度分析的技术基础。

三、 4-20mA标准的技术优势深度分析

3.1 “活零点”机制 —— 故障诊断的基石

4-20mA标准最核心的设计智慧在于 “活零点”：

• 4mA代表物理测量的零点（例如流量为0、压力为大气压）。

• 0mA到略低于4mA的区间被明确预留为 故障区。

工程价值：

• 当控制系统接收到 0mA 信号时，可以唯一确定线路存在开路、传感器失效或变送器断电。这避免了将“测量为零”与“系统损坏”混淆，极大简化了现场故障排查流程，提升了系统的安全性和可维护性。

• 相比之下，0-20mA系统收到0mA时，工程师无法判断是“真实测量值为0”还是“线路断了”，必须派人到现场检查，增加了运维成本与风险。

3.2 两线制（回路供电）能力 —— 布线革命

4-20mA标准是两线制传输的 自然载体：

• 变送器内部电路的工作电流设计在 4mA以下（通常≤3.5mA），剩余电流（最高约20mA - 3.5mA）用于驱动外部负载。

• 同一对导线既传输信号，又为远端变送器供电，无需额外电源线。

量化收益：对于一个拥有500个模拟输入点的中型工厂，采用4-20mA两线制相比0-20mA三/四线制，可减少 1000～1500公里 的铜缆用量（按平均距离估算），并显著降低接线端子、电缆桥架及人工成本。

3.3 抗干扰与传输距离

• 电流环本身对电压降不敏感，允许长达 数百米乃至上千米 的传输距离（取决于负载电阻和线缆电阻）。

• 由于零点为4mA，信号的小信号区（接近零）被有效抬升，信噪比优于0-20mA，尤其在有共模干扰的工业环境中表现更稳定。

3.4 与现代智能仪表的融合

4-20mA已成为 HART（Highway Addressable Remote Transducer） 协议的基础物理层。数字信号（频移键控）以不影响模拟4-20mA的方式叠加，实现：

• 远程读取仪表参数（量程、阻尼、标签）

• 双向诊断（变送器自检状态、电子温度等）

• 多变量测量（同一回路可传输主变量模拟量+多个数字变量）

0-20mA回路无法原生支持HART或类似智能协议。

四、 0-20mA标准的存在理由与使用场景

尽管4-20mA占据绝对主导地位，但在以下特定情况下，部分厂商和工程师仍然“坚持”使用0-20mA。这些理由不源于技术先进性，而是基于 现实约束 和 特定权衡。

4.1 与老旧II型仪表的兼容性

• 中国及部分东欧国家在1980年代前广泛采用 DDZ-II型电动单元组合仪表，其模拟量信号标准为 0-10mA。后续演变的0-20mA可基本兼容这些仪表（只需调整量程）。

• 许多运行数十年的工厂不愿或无法一次性更换全部仪表，在扩建或改造时，仍要求新采购的采集模块支持0-20mA，以便与现有回路混用。

4.2 对ADC满量程利用率的极致追求

• 某些 极高精度测量 场景（例如实验室级数据采集、特定科研设备）中，工程师希望 无浪费地利用ADC的整个量程。4-20mA浪费了0-4mA对应的约20%的ADC码值范围。

• 若采用16位ADC，4-20mA仅使用约 52400个码值（0.2～1mA对应部分实际不使用），而0-20mA可使用完整的 65536个码值。在理论上，0-20mA可获得约25%的更高分辨率（实际受噪声影响，差异会缩小）。

注意：现代高分辨率ADC（18位以上）及过采样技术已使得这一优势在绝大多数工业应用中可以忽略不计。

4.3 电路设计极端简化

• 处理0-20mA信号的接收电路可以非常简单：一个精密取样电阻直接接到ADC输入端，无需处理 电平移位（减去4mA对应的电压偏移）。这省去了一个减法器或偏置电路。

• 对于 超低成本、一次性组装、无需故障诊断 的简易产品（例如儿童实验套件、低端本地显示表），厂商可能选择0-20mA以节省几美分的硬件成本。

4.4 客户合同与OEM锁定

• 一些大型OEM厂商在数十年前为其设备设计了0-20mA接口，并且设备已通过特定行业的安全认证（如船用、矿用）。重新设计为4-20mA需要重新认证，费用可达数十万至数百万美元，且时间周期长。因此他们继续采购或生产0-20mA的采集模块。

• 某些老旧招标文件仍将0-20mA列为标准，投标方必须完全满足。

五、 工程选型建议与决策矩阵

在实际工程实践中，无论是新建系统还是对现有产线进行升级改造，模拟量信号标准的选择都必须综合考量项目现状、成本约束、安全要求及长期维护需求。下表根据典型应用场景，按推荐优先级从高到低给出了选型建议，帮助工程师快速做出合理决策。

六、附加要点：电流信号与电压信号的比较

虽然本文聚焦于4-20mA与0-20mA的对比，但在实际工程选型中，工程师经常面临另一个基础性问题：究竟应该选用电流信号还是电压信号？ 尤其是在一些短距离、低成本的简单控制系统中，0-10V、±10V或1-5V等电压信号仍有应用。有必要明确电流信号（尤其是4-20mA）相对于电压信号的普遍性优势，以帮助工程师在各种场景下做出正确决策。

6.1 抗线路电阻干扰能力

• 电流信号：在理想的电流环中，发送端输出一个与物理量成正比的电流，接收端通过一个精密取样电阻（通常为250Ω或500Ω）将电流转换为电压。只要发送端有足够的顺应电压（compliance voltage，典型为12V～24V），线缆电阻（包括连接点接触电阻）在较宽范围内变化不会影响回路中的电流值。这意味着使用普通双绞线即可实现数百米甚至上千米的可靠传输。

• 电压信号：接收端通常为高阻抗输入（例如10kΩ或更高）。当线缆较长或线径较细时，导线本身的电阻会与接收端输入阻抗形成分压，导致接收端电压低于发送端电压。此外，接线端子的氧化、松动等引起的接触电阻变化会进一步降低电压信号的精度。因此，电压信号的有效传输距离一般限制在50米以内，且对线缆质量要求较高。

6.2 抗感应噪声能力

• 电流信号：电流环的回路阻抗较低（典型值为250Ω～500Ω），根据欧姆定律，外部电磁干扰在低阻抗回路上感应出的噪声电压较小。同时，工业现场普遍采用双绞线传输电流信号，绞合结构使两根线上感应的噪声基本相等，在接收端的差分输入下可被有效共模抑制。因此，4-20mA电流环在变频器、电机、继电器等强干扰环境中表现出色。

• 电压信号：高阻抗电压输入端（如10kΩ以上）对感应噪声极为敏感，因为干扰源等效为串联在信号回路中的电压源，高输入阻抗意味着噪声电流即使很小也能产生显著的噪声电压。在缺乏屏蔽或布线不当时，电压信号可能被完全淹没在噪声中。

6.3 开路/短路故障检测能力

• 电流信号：4-20mA标准天然支持开路检测。当回路中断（如线缆断裂、传感器脱落）时，接收端检测到的电流为0mA，这明确指示了故障状态。部分智能变送器还能通过HART协议报告更详细的故障码。对于短路故障，如果回路电流超过20mA（例如超过22mA），接收端也可识别为超量程故障。

• 电压信号：当电压信号回路开路时，接收端可能呈现不确定的电压值（例如悬浮时可能漂移到电源轨或中间电平），无法与正常信号区分。短路故障（例如信号线对地短路）则可能导致接收端电压为零，同样无法与“测量值为零”区分。

6.4 供电与信号耦合方式

• 电流信号：通过两线制回路供电，信号线与电源线合一，无需额外电缆。

• 电压信号：通常需要单独的电源线（三线制或四线制），布线成本较高，且电源噪声可能直接耦合到信号中。

6.5 实际选型建议：何时仍然使用电压信号？

尽管电流信号优势明显，但在以下特定情况下，电压信号仍可作为合理选择：

核心结论：在工业现场环境，只要传输距离超过10米或存在明显干扰源，应无条件优先选择4-20mA电流环。电压信号仅在极短距离、低干扰、低成本且不涉及安全联锁的场合作为备选。

七、结论

7.1 总体评价

• 4-20mA 是工业自动化领域最成熟、最可靠、功能最完善的模拟量电流信号标准。其“活零点”提供了关键的故障诊断能力，能够明确区分“测量值为零”与“系统故障”，这是0-20mA、0-10V等信号无法实现的。两线制结构使得供电与信号传输共用一对导线，在大型工厂中可节省数十公里甚至上百公里的铜缆及相应的工程费用。同时，4-20mA完美兼容HART等智能仪表协议，为设备远程配置、诊断和资产健康管理提供了物理层基础。

• 0-20mA 作为一种历史遗留标准，在老旧系统兼容、极低端简化设计或锁定型OEM场景中仍有其生存空间。但工程师必须清醒认识到其固有缺陷：无法区分零值与故障、不支持两线制、抗干扰能力相对较弱、无法叠加数字通信。选择0-20mA本质上是一种技术上的让步，而非主动优化。

7.2 针对新建项目的明确建议

对于任何新建项目（生产线、设备成套、技术改造），除非同时满足以下全部条件，否则应将4-20mA作为唯一选择：

• 项目中必须接入的某些老旧仪表仅支持0-20mA，且无法替换或加装信号转换器；

• 系统对成本极度敏感（如总预算低于5000元人民币），且无需任何故障诊断功能；

• 传输距离小于30米，现场无强电磁干扰，且不涉及安全联锁。

若上述三项条件不能同时满足，强烈建议选用4-20mA！！！

7.3 针对既有系统的升级策略

对于仍在运行0-20mA的老旧系统，建议采取以下分阶段迁移路径：

• 第一阶段（兼容共存）：采购可同时支持4-20mA和0-20mA的模块化I/O设备（如现场总线远程I/O），将新增测点按4-20mA设计，老测点暂时保留0-20mA。

• 第二阶段（逐步替换）：利用设备大修或技改窗口，将关键回路的0-20mA仪表更换为4-20mA仪表，并重新校准DCS/PLC通道。

• 第三阶段（全面淘汰）：当0-20mA仪表数量低于总模拟量点数的10%时，一次性完成剩余替换，并在企业规范中废除0-20mA标准。

7.4 最终行动建议

在制定或修订企业《仪表选型与设计规范》时，建议加入以下条款：

“所有新增的模拟量输入/输出通道，其硬件接口必须同时支持4-20mA和0-20mA（通过软件或跳线可配置），并以4-20mA为默认工作模式。严禁以0-20mA作为新设计的主选标准。对于因特殊原因必须保留0-20mA的测点，须在设计说明文件中详细注明原因，并明确计划淘汰的时间节点。”

这一规定既能保证当前与老旧设备的兼容性，又能引导整个系统向更先进的标准演进，避免技术债务的持续累积。

        本文系统对比了工业自动化中两种模拟量电流信号标准——4-20mA与0-20mA。从“活零点”故障诊断、两线制供电、抗干扰能力到ADC量程利用率，逐一剖析了两种标准的设计逻辑与工程适用性。4-20mA凭借其可区分“零值”与“故障”的核心优势，以及与现代智能仪表协议的深度融合，已成为新建项目的不二之选。而0-20mA虽因历史兼容、成本妥协等现实原因仍在部分场景中存活，但工程师应清醒认识到其局限性，并制定明确的淘汰计划。最终，在设备选型与系统设计时，坚持“能采用4-20mA绝不使用0-20mA”的原则，将显著降低长期运维成本、提升系统安全性与可诊断性，为迈向智能化工厂奠定坚实的信号基础。
