——基于HXGE电力数据采集网关的10KV开闭所数字化改造实践
一、 行业背景与挑战：智能配电网的关键一环
在新型电力系统和智能电网的建设浪潮中，作为配电网核心节点之一的电力开闭所，其智能化水平直接关系到区域供电的可靠性与运维效率。开闭所，作为连接变电站与最终用户的枢纽，承担着电能分配、电压转换（常见10KV等级）和线路保护的重任，堪称配电网的“神经末梢”。然而，传统开闭所普遍面临设备孤岛运行、数据无法实时上传、运维依赖人工巡检等痛点，难以满足现代楼宇、工业园区等高负荷密度区域对用电质量和连续性的苛刻要求。
实现对开闭所内部关键设备——如低压馈线柜中的智能电表、线路上的综合保护装置（综保）的实时监控与数据融合，是打通配电网“最后一公里”信息壁垒、实现配网自动化和无人值守的必由之路。
二、 项目需求分析：数据融合与协议转换的双重挑战
本次项目位于南方某城市的商业核心区，旨在为一座大型商业大厦的稳定运营提供可靠电力保障。该10KV开闭所的智能化监控系统建设，面临着以下具体且复杂的挑战：
多源异构数据采集： 系统需对接现场150块威胜三相智能电表，实时采集高精度的电流、电压、有功/无功功率、功率因数等核心电能参数。
双向协议转换与转发：
上行链路（电表→综保后台）： 需要将威胜电表遵循的电力行业标准 DL/T645-2007 通信规约，转换为南自综保系统能够识别的 IEC 60870-5-103 规约，实现精确的远程自动抄表功能。
下行链路（综保→楼宇监控）： 需同步采集南自NED500系列综保装置的关键遥信量（如开关状态、故障信号）和遥测量（电流、电压、功率因数等），并将其通过标准的 Modbus TCP 协议，高效、安全地转发给上层的楼宇自控系统，实现跨系统的数据共享与联动。
高可靠性与抗干扰能力： 开闭所内电磁环境复杂，要求数据采集和通信必须具备极强的抗干扰能力，确保数据传输的实时性和准确性，为上层决策提供可靠依据。
三、 解决方案：HXGE电力数据采集网关——开闭所监控的智慧核心
为应对上述挑战，本项目核心采用了宏达信诺HXGE系列电力数据网关作为数据交互与协议转换的中心枢纽。该系列网关是集数据采集、协议转换、边缘计算和智能通信于一体的自动化信息综合管理设备，完美契合了电力开闭所对高性能通信管理设备的需求。
1. 强大的协议库与定制开发能力
HXGE系列电力网关内置了丰富的工业通信协议库，不仅原生支持 Modbus RTU、Modbus TCP、IEC60870-5-104、OPC DA/UA 等主流协议，更关键的是，其具备灵活的协议定制开发能力。针对本项目，我们专门开发了DL/T645-2007 采集驱动和 IEC 60870-5-103 转发驱动，确保了网关能与威胜电表和南自综保后台无缝对接，打通了数据流通的壁垒。
2. 多接口设计与灵活的组网方案
HXGE系列电力采集网关提供丰富的串口（RS232/RS485）、以太网口及CAN口，能够同时连接和管理现场所有串口设备（150块电表）和网络设备（NED500综保）。在本项目中，其作用如下：
数据采集层： 通过RS485总线，以DL/T645-2007协议轮询采集所有威胜电表的数据。
协议处理层： 内置的“协议转换引擎”将采集到的电表数据实时解析、重组，并封装为南自103协议报文。
数据转发层：
通过以太网口，将处理后的电表数据以103协议格式主动上报至南自综保后台。
同时，通过另一个独立的网络通道，采集NED500综保的数据，并以Modbus TCP Server的方式，响应上层楼宇监控系统的数据请求。

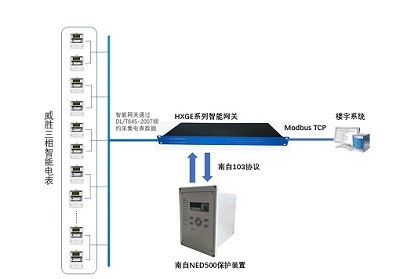

系统架构图：
四、 项目实施与关键技术要点
为确保系统长期稳定运行，项目实施过程中严格遵循了工业现场的施工规范：
总线拓扑优化： 针对每路RS485总线挂载多台电表的情况，在总线末端电表的通信线上并联 120Ω终端电阻，有效消除信号反射，保证长距离、多节点通信的稳定性。
信号隔离与抗干扰： 全部RS485通信线采用带屏蔽层的双绞线，并实施单点接地，极大降低了开闭所内强电磁环境对数据通信的干扰，保障了数据采集的准确无误。
设备选型与部署： HXGE系列电力网关采用工业级宽温设计，支持DIN导轨安装，可直接部署于开关柜内或控制室内，适应恶劣的工业环境。
五、 方案价值与总结
基于宏达信诺HXGE系列电力数据采集网关构建的开闭所智能监控系统，成功实现了对开闭所内所有智能设备（电表、综保）的全方位监控，带来了显著的价值提升：
实现无人值守，降低运维成本： 系统全面、实时地采集遥测、遥信数据，运维人员在中控室即可掌握开闭所全局运行状态，替代了低效的人工现场抄表和巡检。
打破信息孤岛，提升数据价值： 解决了不同厂商、不同协议设备之间的互联互通难题，将底层设备数据与上层综保后台、楼宇管理系统无缝融合，为能源管理和优化提供了数据基础。
增强故障预警，提高供电可靠性： 管理人员可随时随地通过远程管理平台查看开闭所运行状况，一旦发现异常（如电流越限、开关变位），系统能快速响应，辅助运维人员及时处理，将事故消灭在萌芽状态。
高度开放性与可扩展性： HXGE系列网关不仅解决了当前需求，其丰富的接口和协议库也为未来接入更多智能设备（如温湿度传感器、摄像头、直流屏等）预留了空间。其支持的无线传输、远程配置等功能，更为构建大规模的电力物联网感知层奠定了坚实基础。
本次项目的成功落地，不仅精准满足了商业大厦对高可靠性用电监控与精细化能源管理的迫切需求，更通过实现开闭所的数字化、无人化值守，显著降低了人力运维成本，提升了故障响应速度。该方案依托宏达信诺HXGE系列工业智能网关强大的协议转换与数据融合能力，为存量开闭所的智能化改造提供了一个兼具高性价比、强兼容性与极佳稳定性的典范。它不仅成功打通了从设备层到管理层的数字链路，更为同类型10KV开闭所融入智能配电网、迈向“源网荷储”一体化互动奠定了坚实的技术基础。
