——宏达信诺HXGE系列工业物联网网关在UPS电源智能监测中的应用
一、方案背景
不间断电源（UPS）是数据机房供电连续性的最后一道防线。多数机房部署UPS的初衷是抵御市电中断，但运维实践中真正引发供电事故的，往往不是市电本身，而是UPS系统内部未被察觉的劣化——尤其是蓄电池组性能的隐蔽性衰减。
铅酸蓄电池的内阻上升与单体电压离散度增大，在早期阶段无法通过例行人工巡检有效识别。运维人员用万用表测量整组电压“看起来正常”，并不代表每一节电池都处于健康状态。当市电真正中断、UPS切入电池放电时，落后电池会迅速拉低整组电压，导致后备时间远低于设计值，甚至触发意外关机。与此同时，机房温湿度失控、空调排水渗漏等环境因素，又会加速电池老化与电路短路风险。这些变量如果各自孤立、缺乏联动，动环管理就只能停留在“事后查日志”的层面。
宏达信诺HXGE系列工业物联网网关面向上述场景设计，以边缘侧协议归一与数据预处理为核心能力，将UPS主机、蓄电池组、环境传感器纳入同一监测链路，帮助运维团队把故障发现的时间窗口从“停电那一刻”前移到“性能劣化初期”。
二、方案架构

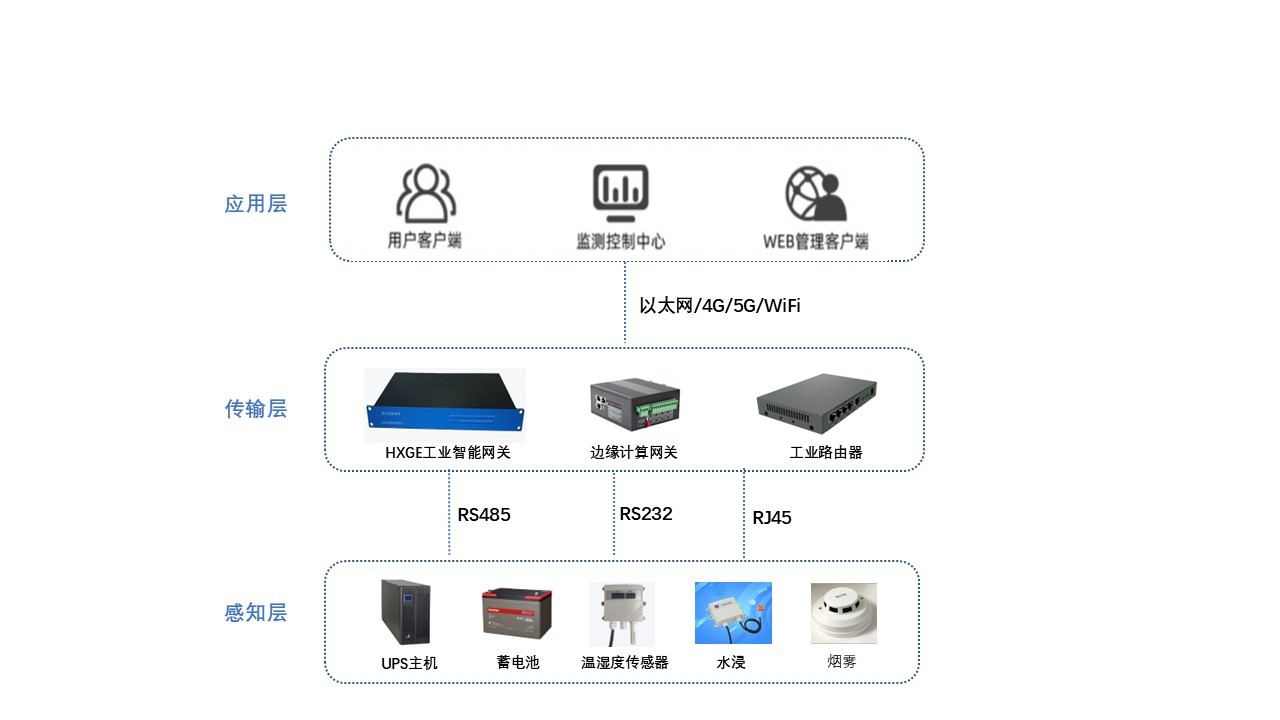

本方案采用端—边—云三层协同架构：感知层负责UPS主机、蓄电池组及机房环境参数的完整采集，传输层由宏达信诺HXGE系列工业智能网关完成协议归一、边缘过滤与断网续传，应用层在管理平台上实现实时监视、分级告警与联动控制。三层之间职责清晰、数据单向汇聚，既保证现场设备的兼容接入，又确保告警信息能够及时触达运维人员。整体架构拓扑如下所示：
2.1 感知层：设备参数与环境变量的完整采集
UPS主机侧：通过RS485/RS232串口连接UPS通信卡，或经以太网口读取带网络管理卡（NMC）的智能UPS。采集内容包括输入/输出电压、电流、频率、功率因数、负载率、电池组总电压、剩余后备时间及设备告警码。对于仅提供串口输出的存量UPS，无需更换主机即可完成联网改造。
蓄电池侧：部署单体监测模块，逐节采集单体电压、内阻与极柱温度。内阻测量采用交流注入法，对在线运行电池扰动小，适合7×24小时持续监测。行业工程判据中，当某单体内阻达到出厂基准值的1.25至1.3倍时，其实际容量通常已衰减至80%以下，应纳入更换计划。同组蓄电池的内阻偏差也是重要指标，偏差过大意味着整组一致性劣化，后备能力将受制于最弱的那一节。
环境侧：机房关键位置部署温湿度传感器和烟雾报警器，空调排水管附近与地面低洼处铺设漏水检测绳。温湿度数据与UPS运行状态在同一平台关联分析——高温环境对电池寿命的加速效应是明确的，将温度告警与电池健康度下降趋势并置观察，有助于定位劣化的环境诱因。
2.2 传输层：HXGE网关的协议转换与边缘处理
宏达信诺HXGE系列工业物联网网关在本方案中承担三项核心职责：
协议归一：下行支持Modbus RTU/TCP主站采集，对接UPS通信卡、电池监测模块与环境传感器；上行支持MQTT、Modbus TCP、SNMP等协议向管理平台推送数据。对于采用SNMP网管卡的UPS，网关可导入厂商MIB文件读取详细参数，避免通用轮询方式造成的数据缺失。
边缘过滤：电池单体数量多时，原始数据全量上云将产生可观的流量与存储开销。网关在边缘侧执行阈值判断与变化上报策略——稳态时降低上报频率，数据越限或发生显著跳变时即时上送，兼顾实时性与传输经济性。
断网续传：机房网络偶发中断时，网关本地缓存采集数据，网络恢复后自动补传，避免监测记录出现空白段。
2.3 应用层：平台侧的告警分级与联动策略
管理平台接收网关推送的数据后，实现实时看板、历史趋势、告警管理与报表输出。告警策略建议分级配置：一般性越限（如负载率偏高、单节电池电压轻微偏离）走APP或短信推送；严重事件（市电中断、电池组总电压骤降、漏水触发）启用电话语音呼叫，确保无人值守时段能够触达责任人。告警附带时间、位置、参数值与处置建议，形成可追溯的闭环记录。
三、核心监测能力与工程要点
架构解决的是数据如何上传的问题，数据上来之后看什么、怎么判，才是监测系统真正发挥价值的地方。UPS主机状态、蓄电池健康度、环境联动三条监测线各有其技术要点和工程判据，下面逐项展开，并说明实施中容易踩坑的细节。
3.1 UPS运行状态实时感知
UPS主机状态监测的关键在于“秒级捕获切换事件”与“协议能力匹配”。网关轮询UPS通信卡的周期通常设为1~5秒，市电中断时UPS从市电供电切换至电池放电的状态位变化必须在首个轮询周期内被读取并上报，否则告警延迟将直接影响运维响应。远程控制指令（关机、重启、消音）的执行前提是UPS厂商协议已开放对应寄存器，实施前需逐条验证指令响应，不能假设“有通信卡就能控”。部分UPS仅开放只读参数，控制功能需额外授权或选配模块。
3.2 蓄电池健康度深度监测
蓄电池健康度监测是方案的技术重心。仅看电池组总电压无法定位劣化单体——整组电压在浮充状态下往往“看起来正常”，但落后电池的内阻已在持续上升。行业通行的做法是逐节部署单体监测模块，采集单体电压、内阻与极柱温度。内阻测量方法上，交流注入法对在线运行电池扰动较小，适合7×24小时持续监测，但需注意UPS充电器纹波可能对测量精度造成干扰。工程判据方面，依据GB/T 44233.2-2024，当蓄电池内阻值达到基准值的200%时，应更换全部蓄电池；内阻高于基准值50%的电池则需进行容量检测，确认实际容量是否达到额定容量的80%以上。平台侧应计算组内电压离散度与内阻偏离度，当某单体内阻持续上升或浮充电压异常偏低时生成针对性预警，而非等到整组电压跌落才触发告警。此外，单体模块与采集单元之间应采用电气隔离设计，耐压等级不低于2500Vac，防止个别模块故障影响整组监测。
3.3 环境联动与主动防御
环境联动需要区分“告警”与“动作”两个层级。温湿度传感器数据越限时，平台首先推送告警；若温度持续上升且精密空调具备可受控通信接口，再触发联动指令提升制冷出力。漏水检测触发后的联动动作需谨慎设计：关闭进水电磁阀是标准动作，但切断电源的范围应限定在漏水区域对应的配电回路，避免误切关键负载。烟感报警与UPS供电的联动逻辑尤其需要协同——灭火过程中若UPS持续为故障区域供电，可能加剧电气火灾风险，因此烟感触发时应联动切断非消防电源，同时保留消防设备与应急照明的供电回路。网关的DI接口接入水浸、烟感干接点信号时，建议配置为常闭回路检测，线路断线同样触发告警，避免因接线松动导致保护失效。
四、实施建议
方案落地效果取决于前期核验与部署节奏的把控。协议不通、一次性全量改造导致工期失控、网关边缘能力不足引发传输瓶颈，这些问题在实际工程中反复出现，下面逐条给出可操作的应对思路。
协议核验要落到寄存器级别。仅确认“支持Modbus”远远不够。实施前应获取现场UPS的通信协议文档，逐条核对网关协议库中对应寄存器的地址映射关系——输入电压、输出电流、负载率、电池电压等关键参数是否可读，故障码的位定义是否与协议文档一致。对于采用SNMP网管卡的UPS，需导入厂商MIB文件才能读取详细参数，通用轮询方式往往只能拿到基础状态。若现场存在多个品牌UPS混用的情况，网关需同时运行多套协议解析实例，选型时应确认网关是否支持多协议并行采集而非轮询切换。
电池单体监测模块的安装方式直接影响施工量。已投运机房加装单体模块时，优先选择两线制取电与测量方案——模块直接从电池极柱取电，无需额外布设电源线，减少对电池架布线结构的改动。模块与极柱的连接需具备防松动设计，长期运行中接触电阻变化会直接引入内阻测量误差。对于阀控铅酸电池，极柱温度传感器应贴附在负极端子根部，该位置对电池内部温升的响应比壳体表面更灵敏。
网关的边缘处理能力决定传输经济性。一组120节电池的单体模块，若每节每分钟上报一次电压、内阻、温度三个参数，日数据量可达万条级别。网关应在边缘侧执行变化上报策略：稳态时降低上报频率（如每5分钟一次），数据越限或发生显著跳变时即时上送。断网续传的缓存容量需按最长预期断网时长估算，恢复后补传的数据应在平台侧按事件时间排序，避免时序错乱影响趋势分析。宏达信诺HXGE系列工业网关支持边缘规则引擎，越限判断与上报策略可在网关本地配置执行，不依赖平台侧轮询。
分阶段推进存量机房改造。第一阶段完成UPS主机关键参数联网与市电中断告警，解决“停电了有没有人知道”的紧迫问题，工期通常控制在单机房1~2天。第二阶段加装电池单体监测模块，将运维能力延伸至“电池还能撑多久”的预测层面，施工窗口需与电池放电测试或年度维保同步安排，避免重复停电。每阶段交付后应输出基线报告（如各单体内阻初始值、整组电压离散度），作为后续趋势对比的参照。
五、方案价值
回到运维团队最关心的命题：这套系统究竟改变了什么。从故障发现时机、运维模式和数据资产三个角度，可以看清以网关为枢纽的UPS监测方案带来的实际收益，而不只是功能清单的罗列。
故障发现窗口显著前移。传统巡检模式下，蓄电池劣化往往要到市电中断、UPS放电时后备时间不足才暴露，此时已是事故状态。单体级内阻与电压趋势监测将发现时机提前到性能劣化初期——某节电池内阻持续上升、组内电压离散度逐渐拉大，这些信号在整组电压仍“看起来正常”时就已可被系统捕捉。水浸、烟感与UPS状态的交叉告警则让环境风险在演变为设备故障之前进入运维视野。故障从“事后抢修”变为“事前干预”，这是方案最直接的价值。
运维模式从人工巡检转向数据驱动。分散在多楼层、多园区的机房，人工巡检周期长、记录离散，难以追踪衰减趋势。系统上线后，运维人员通过平台即可掌握各机房UPS运行状态与电池健康度，日常巡检工作量集中在系统标记的异常点上，而非逐台设备逐项抄表。告警分级机制将一般越限与严重故障分流处理，电话语音呼叫仅在市电中断、电池组总电压骤降、漏水触发等场景启用，减少无效告警对值班人员的干扰。对于追求少人值守的机房，这一转变直接对应人力成本的优化。
监测数据形成可追溯的资产档案。每节电池的内阻基线、电压趋势、温度记录持续积累，形成电池组的全生命周期档案。更换决策不再依赖“用了几年”的经验判断，而是依据内阻偏离度与容量测试结果——依据GB/T 44233.2-2024，内阻达到基准值200%的蓄电池应整组更换，内阻高于基准值50%的电池需进行容量检测确认是否低于额定容量的80%。这份档案同时为维保合同履约评估、电池供应商质量对比提供客观依据，让运维投入有据可查。
协议归一降低系统扩展门槛。宏达信诺HXGE系列工业物联网网关的多协议并行采集能力，使不同品牌UPS、电池监测模块与环境传感器纳入同一监测链路，后续新增机房或更换设备时，平台侧无需重复开发对接接口。监测范围可从UPS逐步扩展至配电、空调等机房其他动力设备，网关架构保持不变。这种可扩展性使方案不局限于单次项目交付，而具备随机房规模增长持续演进的能力。
归根结底，这套方案要解决的不是"能不能看到数据"，而是"风险出现时，有没有人、有没有手段在正确的时间做出反应"。UPS主机与蓄电池分体运行、协议各异、隐患隐蔽，工业物联网关的价值正在于把分散的设备信号归一成可判断的信息，把被动的故障响应转化为主动的趋势预警。当电池内阻的缓慢爬升、机房地面的第一滴渗水、电池室的一缕烟雾都能在造成业务中断之前被系统捕捉并触达责任人，机房无人值守才真正具备底气，UPS作为"最后一道防线"也才真正守得住。
