——迈向智慧能源：HXGE电力智能网关引领配电室监控智能化升级

一、行业痛点：传统配电室运维的“隐形的挑战”

配电室作为电力供配网络的“神经末梢”，直接连接着工厂、楼宇、数据中心等终端用户，其运行稳定性关乎生产安全与经营 。然而，随着设备老化与配电室数量激增，传统以人工巡检为主的运维模式正面临四大“隐形挑战”：

1. 信息孤岛，响应严重滞后

温湿度、水浸、烟感、电气参数等关键数据依赖人工定期抄录，无法实时汇聚。异常发生时，往往等到设备停机或跳闸后才被发现，造成不可估量的经济损失。某制造企业曾因配电室电缆沟积水未能及时发现，导致短路停电，生产线停摆长达6小时。

2. 隐性风险，肉眼难以察觉

电缆沟缓慢积水、开关柜触点温升、局部放电、绝缘劣化等隐患无法通过人工巡检及时发现。这些“看不见的风险”正是电气火灾和大面积停电的主要诱因。据统计，超过60%的配电室故障在发生前均有可监测的征兆，但传统模式无法捕捉。

3. 分布零散，运维成本高企

配电室往往分布广泛——工厂各车间、楼宇地下室、园区不同角落。人工巡检覆盖率低，且需配备多名电工轮班；纸质记录难以追溯，巡检质量参差不齐，导致运维管理效率低下，人力成本却居高不下。

4. 数据沉睡，价值难以挖掘

即使安装了智能仪表，大量运行数据也仅用于实时监视，缺乏深度的能效分析、趋势预测和故障诊断。数据“采而不用”，无法指导精细化运维和节能改造。

破局之道：面对上述痛点，单纯的设备连接已难以支撑智能化需求，配电室亟需构建一套集数据采集、边缘计算、智能诊断与远程控制于一体的综合监控体系，实现从“哑设备”向“会思考的数字化单元”演进。基于这一目标，宏达信诺推出了以HXGE-6XXX电力物联网网关为核心的智能监控解决方案，通过“数据采集—边缘计算—云端协同”的一体化架构，推动配电室全面迈向数字化与智能化。

二、系统概述：构建“端-边-云”一体化感知网络

宏达信诺配电室智能监控系统深度融合工业物联网、边缘计算与大数据技术，构建起标准化的“端-边-云”分层分布式架构。通过部署在设备侧的HXGE系列工业智能网关，实现对现场各类“哑设备”的协议解析与数据采集，并借助边缘计算能力在本地完成数据清洗、逻辑判断与实时响应，从而将原本孤立的电气设备、环境传感器及安防设施，重塑为可全面感知、可远程控制、可主动预警的数字化智能单元。

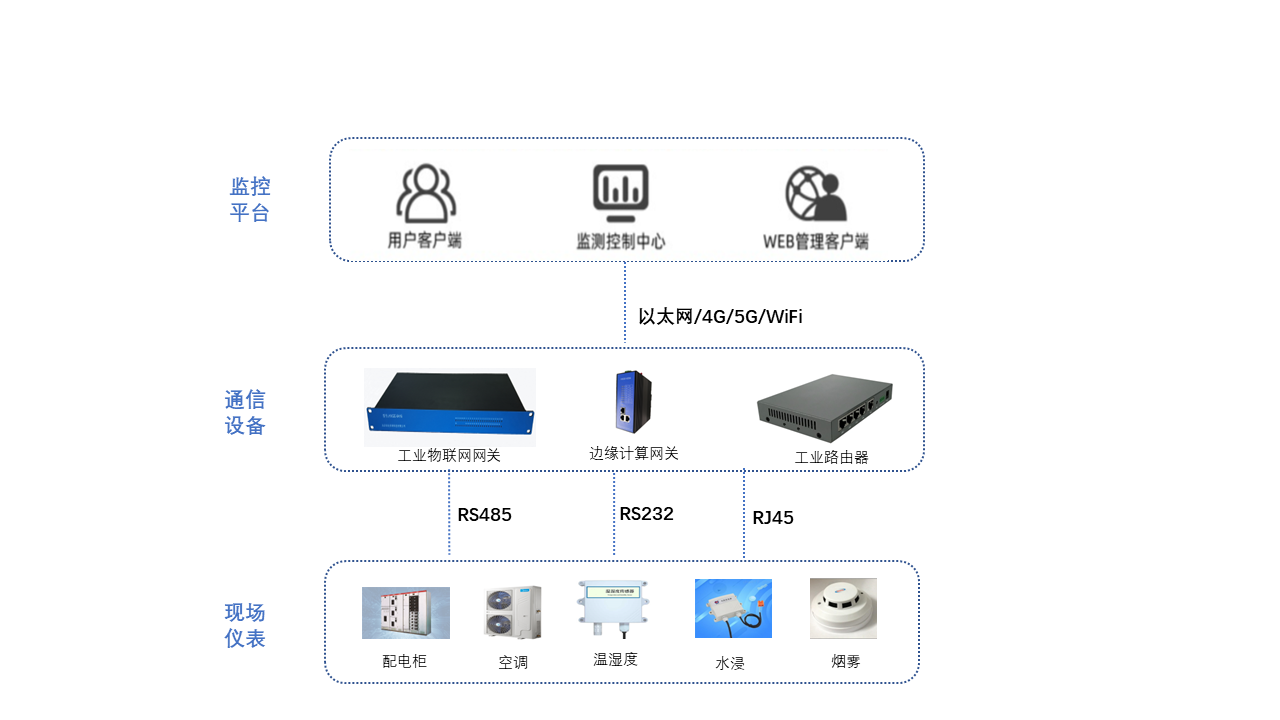

系统架构三层解析

1. 仪表层
        负责前端数据的精细化采集。通过在配电柜内部署多功能电表、温湿度传感器、水浸传感器、SF6/O2气体探测器、烟雾探测器、无线测温传感器、局放监测装置等设备，实时监测电流、电压、功率因数、电缆沟水位、环境温湿度、有害气体浓度、开关触点温度、局部放电特征等参数。所有数据通过Modbus RTU、DL/T 645、无线传感网络等协议汇聚至通信层。

2. 通信层
       此乃系统的“中枢神经”，核心设备为宏达信诺HXGE-6XXX系列工业数据采集网关。网关具备强大的边缘计算能力：

• 向下兼容：通过RS485/RS232、以太网等接口，兼容Modbus、IEC 60870-101/102/103/104、IEC 61850、DL/T 645、BACnet等电力与楼控行业主流规约。

• 向上传输：支持MQTT、OPC UA、HTTP等物联网协议，通过5G/4G/WiFi/光纤等方式将处理后的数据安全上传至云端或管理平台。

• 本地处理：内置边缘计算引擎，可在网关侧完成数据规整、异常清洗、阈值判断、逻辑联动，实现毫秒级本地响应。

3. 管理层

作为“决策大脑”，管理层通过可视化监控平台直观展示配电室的3D拓扑图、实时数据仪表盘及告警信息。平台核心功能包括：

• 多站集中管理：一张图查看所有配电室运行状态

• 历史数据分析：趋势曲线、能耗统计、对比分析

• 报表自动生成：运行日报、月报、异常事件报表

• 移动APP推送：告警信息实时推送至手机，支持远程确认与处置

• 视频联动：告警发生时自动调取现场画面辅助复核

基于以上这些核心功能，管理层得以真正实现数据驱动决策，足不出户即可全方位掌控所有配电室的运行全局。

三、深度应用：五大智能化场景重塑配电运维

依托HXGE系列工业物联网网关强大的协议转换与边缘计算能力，本方案在多个实际应用场景中发挥关键作用，从单一的数据采集升级为场景化的智能闭环。

场景一：全方位动力环境监测（动环监控）

痛点：配电室温湿度过高导致设备绝缘下降；电缆沟积水引发短路；通风不良造成有害气体积聚。
解决方案：

• 实时监测配电室环境参数：温湿度、积水水位、SF6/O2浓度、烟感状态。

• 智能联动机制：当电缆沟液位超限，网关立即上传报警并自动控制水泵启动排水；当温湿度超出阈值，系统自动调节空调或风机启停；当SF6浓度超标，自动启动排风机并语音告警。

• 价值：杜绝凝露、积水、有害气体带来的安全隐患，保障设备绝缘安全与人员进出安全。

场景二：电气设备状态在线诊断（预测性维护）

痛点：开关柜母排过热、断路器触点老化、局部放电等隐患难以察觉，往往引发突发故障。
解决方案：

• 对接无线测温传感器及局放监测装置，HXGE电力物联网网关实时采集开关柜母排温度、电缆接头温度、断路器触点状态、局部放电幅值及相位特征。

• AI边缘分析：网关内置劣化趋势算法，当监测到温度持续攀升或局部放电特征出现时，系统在设备故障萌芽阶段发出预警（如“2号开关柜C相母排温度异常上升，建议安排检修”），并给出故障类型初步判断。

• 价值：实现从“计划检修”到“预测性维护”的跨越，避免非计划停机，延长设备寿命。

场景三：智能安防与消防联动（闭环处置）

痛点：门禁非法闯入无法及时察觉；烟雾报警后无法快速确认现场情况，延误处置时机。
解决方案：

• 门禁系统、红外入侵探测器、烟感探头接入HXGE网关。

• 感知-报警-复核-处置闭环：当门禁非法闯入或烟雾报警触发时，网关立即上传告警至平台，同时通过协议联动视频监控系统，自动调取附近摄像头画面推送到监控中心及运维人员手机。运维人员远程核实后，可远程下达声光报警驱离或通知安保人员处置。

• 价值：变被动报警为主动闭环，提升安防响应效率，防止误报、漏报。

场景四：能效分析与需量管理（节能降本）

痛点：企业用电成本高，但无法精细分析各回路能耗；需量电费占比大，却缺乏有效管控手段。
解决方案：

• 通过多功能电表采集各馈线回路的电压、电流、功率、电能、需量等参数。

• 能效分析：平台自动生成能耗分项计量报告，识别高耗能设备和不合理用电时段，为节能改造提供数据支撑。

• 需量预警：网关实时计算当前需量值，当接近需量设定阈值时，系统提前预警，提示运维人员调整大功率设备启停时序，避免因需量超限产生高额基本电费。

• 价值：帮助企业降低电费支出，提升能源利用效率，助力“双碳”目标。

场景五：视频巡检与环境联动（远程巡检）

痛点：人工巡检频次低、耗时长，且难以覆盖所有细节。
解决方案：

• 将配电室高清摄像头接入系统，与HXGE网关实现数据与视频的双向联动。

• 智能巡检策略：运维人员在监控中心即可远程调取任意配电室实时画面，查看仪表读数、开关状态、环境情况。系统支持定时抓图与录像，自动比对仪表读数变化。

• 告警视频联动：当任一传感器触发告警，系统自动弹出关联视频画面，辅助快速判断是否为真实故障（如烟雾报警后查看是否有明火，门禁报警后查看入侵者）。

• 价值：大幅降低现场巡检频次，实现“无人值守、远程巡检”，提升运维效率。

四、核心价值：宏达信诺HXGE系列电力数据采集网关的独特优势

在复杂的工业环境中，设备的稳定性与安全性至关重要。宏达信诺HXGE-6XXX系列电力采集网关凭借卓越的硬件设计与软件能力，成为配电室无人值守改造的理想选择：

1. 工业级高可靠性，无惧恶劣环境

• 全金属外壳，IP30防护等级，无风扇散热设计

• 支持-20~70℃宽温工作，适应配电室冬夏巨大温差

• 具备电源隔离、浪涌保护及ESD静电防护，无惧强电磁干扰

2. 协议转换利器，打破数据孤岛

• 内置海量电力规约库，无缝兼容Modbus、IEC 60870-101/102/103/104、IEC 61850、DL/T 645、BACnet等主流及行业专用协议

• 支持私有协议二次开发，快速适配老旧设备

• 彻底打破新旧设备间的协议壁垒，实现全厂数据统一汇聚

3. 边缘智能与自愈能力，保障数据连续性

• 配备硬件看门狗，支持断网续传与自动重连

• 可在网关本地执行数据清洗、异常判断、逻辑联动，即使网络中断也不影响关键数据的连续性

• 内置存储空间，支持长达30天的历史数据本地缓存

4. 极简接入与远程运维，降低实施成本

• 支持5G/4G/WiFi/有线以太网多种方式上云，灵活适配现场网络条件

• 具备远程调试与固件升级功能，无需技术人员到场即可完成配置更新

• 极大降低了现场实施与后期维护的差旅成本

五、客户案例：某大型制造企业配电室智能化改造实录

1. 背景：从被动抢修到主动预警的转型需求

某汽车零部件制造企业拥有12座配电室，分布在三个厂区。其中：

• 大型主配电室2座（每座负责一个厂区的主供电，配备多台变压器、数十个出线回路）

• 中型分配电室4座（负责车间级供电，变压器1-2台，回路10-20个）

• 小型终端配电室6座（负责特定设备或区域供电，回路较少）

长期以来，配电室运维依赖人工巡检模式：8名电工三班轮换，既要负责日常巡检，又要随时应对突发抢修。然而，受限于配电室分散、巡检频次有限，运维人员往往在故障发生后才被动响应。据统计，改造前每月发生2-3起设备异常事件（包括跳闸、越限报警、设备异常等），从异常发生到被发现往往需要数小时甚至等到下一巡检周期，平均处理时间约4小时，对生产连续性造成明显影响。

2. 方案部署：端边云一体化的智能监控体系

为彻底改变被动运维局面，企业引入宏达信诺智能配电室监控解决方案，根据各配电室规模与监测需求，差异化部署感知设备：

设备数量统计：

• 多功能电表60块：覆盖所有进线、出线回路及关键设备，实时监测电压、电流、功率、需量等参数

• 无线测温探头120只：重点部署在开关柜动静触头、电缆接头、母线连接处等易发热点位

• 环境传感器：温湿度24只、水浸12只、烟感36只，确保各配电室环境状态全面感知

• 门禁12套：每个配电室1套，实现进出管控与非法闯入告警

每个配电室部署1台HXGE-6XXX工业网关，作为数据汇聚与边缘计算核心，统一接入各类设备，并对接企业现有视频平台，实现数据与视频的深度融合。

3. 改造效果：可量化、可验证的价值提升

经过6个月的稳定运行，企业配电室运维模式实现根本性转变，各项关键指标显著优化：

4. 客户反馈：从“怕半夜来电”到“省心又省钱”

“以前最怕半夜接到配电室报警电话——往往已经是跳闸停电了。现在手机APP推送的告警，多数是温度异常、电流越限这类预警信息。配合现场视频确认，90%的问题在萌芽阶段就能远程处置，只有极少数需要跑现场。HXGE电力网关帮我们真正实现了从‘被动抢修’到‘主动预警’的转变，省心又省钱。”          —— 该企业设备动力部负责人

5. 案例小结

本案例印证了宏达信诺智能配电室监控解决方案在复杂工业环境下的实际成效：通过HXGE-6XXX电力数据采集网关构建的端边云协同体系，企业不仅实现了人力成本的显著降低和故障响应效率的大幅提升，更收获了可量化的能效收益，为同类制造企业的配电室无人化、智能化改造提供了可复制的实践样本。

六、结语：迈向智能、低碳的未来配电

宏达信诺配电室智能监控系统解决方案，不仅仅是将数据从线下搬到线上，更是通过电力物联网网关的边缘智能能力，让数据在源头产生价值。它有效解决了人工巡检效率低、响应慢的痛点，为配电室的无人值守、安全运行和能效优化提供了坚实的技术底座。

在构建新型电力系统与践行“双碳”目标的时代浪潮中，宏达信诺将依托HXGE系列工业物联网网关的核心技术，以更强大的边缘计算能力与协议兼容性，赋能企业重塑配电管理模式，加速迈向绿色、安全、高效的智慧能源未来。
