——基于HXGE工业网关的光伏电站智慧运维解决方案

驱车数小时深入戈壁，只为查看一台逆变器的离线状态——这样的运维场景，正在越来越多偏远光伏电站上演。

“双碳”战略深入推进，全球能源结构深刻变革。作为清洁能源的中坚力量，光伏发电装机容量持续攀升，迎来规模化、高质量发展的新阶段。然而，大量新建电站，特别是地处戈壁、山地、水面等复杂环境的光伏电站，正给传统运维模式带来严峻挑战。

一组数据值得警惕： 据统计，因故障发现不及时导致的发电量损失，平均占电站年收益的3%-5%。对于一个50MW的光伏电站而言，这意味着每年数十万甚至上百万元的隐性损失。

传统监控模式已难以满足将海量离散设备数据转化为可视化运维决策的需求。针对这一痛点，宏达信诺依托HXGE工业物联网网关，打造了一套集数据采集、实时监控、智能诊断、远程运维于一体的智能化监控系统，推动光伏运维从“被动响应”向“主动预警”演进。

一、 光伏电站运维的数字化挑战与破局之道

随着“双碳”目标的深入推进，光伏电站正从补充能源向主力能源快速转变。然而，电站规模的急剧扩张与选址的偏远化（如荒漠、戈壁、水面）给传统运维模式带来了前所未有的挑战：

• 设备异构，数据孤岛严重：场内逆变器、汇流箱、电表、气象仪等设备来自不同厂商，通信协议纷繁复杂（Modbus、DL/T645、IEC 60870-5-104等），数据难以统一汇聚。

• 环境恶劣，通信链路脆弱：偏远场站4G/5G信号不稳定，有线部署成本高昂，导致数据采集断断续续，历史数据缺失严重。

• 被动运维，故障响应滞后：依赖人工巡检，故障往往在停机或发电量骤降后才发现，缺乏预警机制，电量损失无法挽回。

• 数据沉睡，价值挖掘不足：海量运行数据仅用于实时监视，缺少深度的能效分析、组串级对比和故障预判，无法指导精细化运维。

要破解上述困局，必须构建一套以智能感知、可靠传输、边缘处理为核心的光伏电站智能化监控系统。而这一系统的神经中枢，正是部署在电站现场的工业级数据采集与通信装置——HXGE系列电力智能网关。

二、 核心引擎：HXGE系列电力智能网关的三大杀手锏

宏达信诺HXGE系列电力智能网关是一款专为电力新能源场景设计的工业物联网边缘计算设备，其核心能力可概括为三大杀手锏：

1. 协议终结者：全栈式接入，终结碎片化

HXGE系列电力数据采集网关支持电力行业90%以上的通信规约，包括Modbus RTU/TCP、DL/T 645-1997/2007、IEC 60870-5-101/102/104、DNP3等主流协议。这意味着无论是早期的并网逆变器，还是最新的智能电能表，均可通过HXGE系列电力网关实现“一网打尽”。

对于采用私有协议的设备，网关提供脚本语言二次开发环境，支持快速适配。一个网关即可替代原有的协议转换器、串口服务器等多台设备，让老旧设备与新型设备无障碍对话。

2. 边缘小脑：算力下沉，离设备越近决策越快

HXGE系列工业电力智能网关不再仅仅是数据的“中转站”，更是算力下沉的“边缘节点”。它内置高性能CPU，可在本地完成数据规整、异常清洗、阈值判断和断点续传：

• 毫秒级响应：对于电网调度指令（如AGC/AVC调节），网关可直接解析并转发至逆变器，无需经过云端中转，满足并网控制实时性要求。

• 本地告警联动：当监测到逆变器通讯中断、组串电流为零或辐照数据剧烈跳变时，网关可立即触发本地继电器输出或向监控平台推送报警，将异常发现时间从小时级压缩至分钟级。

• 断网续传：在网络中断时，网关可存储长达30天的历史数据，待网络恢复后自动补传，保证数据完整性。

3. 通信卫士：双链路冗余，极端环境不丢包

采用全金属外壳、无风扇散热设计，工作温度范围宽达-20℃~+70℃，具备较强电磁兼容防护能力，能够抵御光伏场区强烈的电磁干扰和雷击浪涌。

更关键的是，HXGE网关支持双运营商4G/5G+光纤混合组网，内置链路智能切换算法，在主信号低于阈值时自动切换至备用链路，确保数据回传不中断，从源头保障数据完整性。

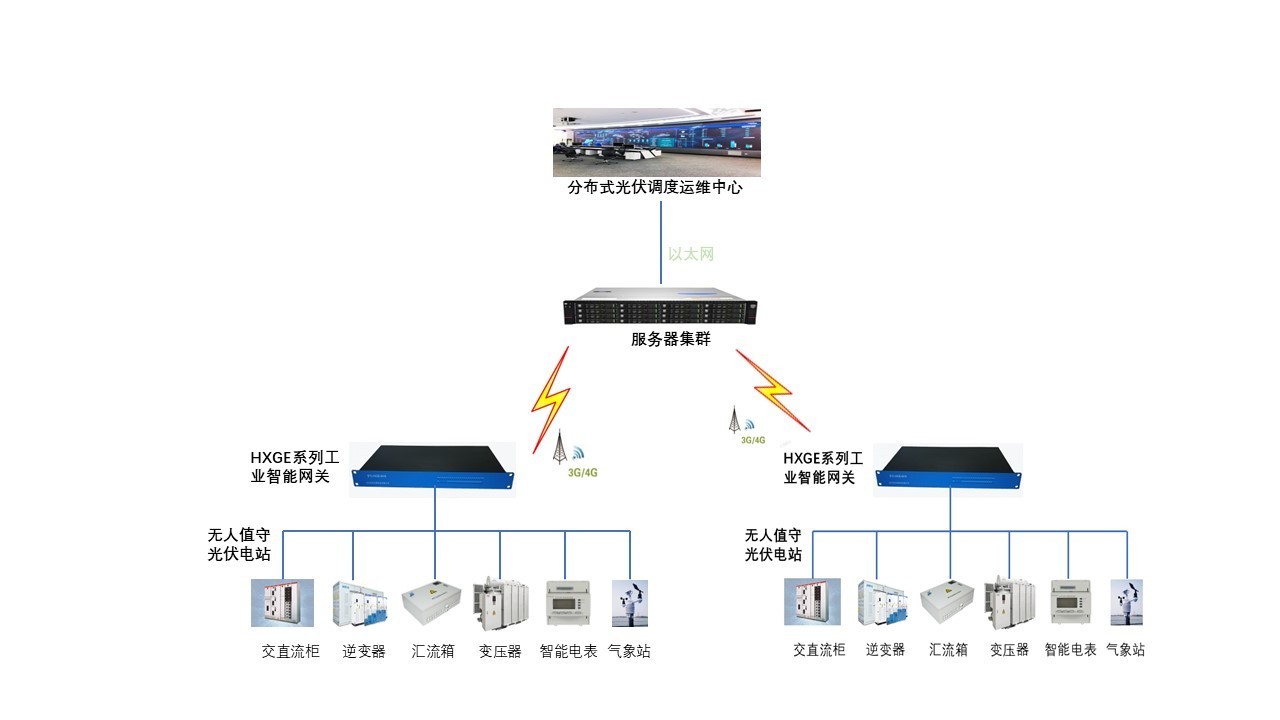

三、 全景监控：从设备层到应用层的系统架构

基于宏达信诺HXGE系列电力数据采集网关构建的光伏电站智能化监控系统，采用分层分布式架构，实现数据的全链路贯通与价值挖掘。

1. 感知层（设备接入）
       包括光伏阵列中的组串式逆变器、直流汇流箱、交流配电柜、升压变保护测控装置、环境监测仪（辐照度、风速风向、温度湿度）、以及关口电度表等。这些设备通过RS485、以太网等方式与HXGE系列电力网关连接，构成电站的“神经末梢”。

2. 网络层（数据传输）
        HXGE系列工业网关通过4G/5G、光纤或WiFi将采集到的数据上传至本地监控服务器或云端运维中心。在网络中断时，网关可存储长达30天的历史数据，待网络恢复后自动补传，保证数据完整性。

3. 平台层（数据融合与处理）
        云端/本地平台接收网关推送的数据，进行解码、存储与计算。平台核心功能包括：

• 实时数据可视化：以组态图、曲线图、仪表盘等形式展示逆变器交直流参数、发电功率、日发电量、累计发电量等。

• 设备健康管理：对关键设备（逆变器、变压器）建立健康度模型，通过横向对比（同类设备）和纵向对比（历史数据），识别潜在劣化趋势。

• 气象与功率预测：结合数值天气预报和实时辐照数据，利用机器学习算法预测未来1-4小时的超短期功率，为电网调度和储能充放电策略提供依据。

4. 应用层（智慧运维）
        面向电站运维人员、管理者以及电网调度，提供多样化的业务应用：

• 移动运维APP：运维人员通过手机APP即可查看电站实时状态、接收故障报警、扫码完成巡检任务、填写电子工单，实现无纸化办公。

• AI故障诊断：系统积累历史故障案例库，当出现类似异常特征（如逆变器直流分量超限、绝缘阻抗过低）时，自动推送故障原因分析及处置建议。

• 自动报表与能效评估：按日、月、年自动生成电站运行报表，包括PR（系统效率）、等效利用小时数、损耗分布分析等，辅助运营决策。

四、 价值重构：智能化带来的效益跃升

1. 运维效率倍增，成本显著下降
        通过远程集中监控和智能告警，单个运维人员可管理的光伏场站数量提升3-5倍。现场巡检频次从每周一次降低至每月一次，大幅减少交通和人力成本，真正实现“少人值守，无人值班”。

2. 故障响应提速，电量损失降低
        从“被动等待报修”到“主动预警干预”，故障平均处理时间（MTTR）缩短60%以上。通过组串级电流监测，可迅速定位热斑、遮挡、开路等组件级故障，及时消缺，每年可提升发电量约2%~5%。

3. 设备寿命延长，全生命周期成本优化
        基于运行数据和环境数据的分析，系统能够指导科学的维护保养（如逆变器定期清灰、风扇更换），避免过修或欠修，延长设备使用寿命，降低全生命周期更换成本。

4. 电网交互增强，提升电站收益
        满足电网对新能源场站的数据直采和功率控制要求，提升AGC/AVC调节合格率。同时，通过精准的超短期功率预测，减少“两个细则”考核费用，甚至参与辅助服务市场，创造额外收益。

五、场景实战：某50MW山地光伏电站的智能化改造

1. 改造背景：通信盲区下的运维困局

某南方山地光伏电站装机容量50MW，占地近2000亩，地处丘陵地带，地形起伏大、植被茂密。改造前，电站面临三大核心痛点：

• 通信稳定性差：由于地处山区，4G信号受地形遮挡严重，逆变器数据频繁丢失或延迟，运维平台日均丢包率达10%-25%，关键数据无法实时获取。

• 巡检成本高昂：运维团队每周需驱车3小时进山巡检，单次往返路程超200公里，恶劣天气时甚至无法进入场区。

• 故障发现滞后：组件遮挡、支路异常等问题依赖人工肉眼排查，往往在发电量明显下降后才被发现，损失已无可挽回。

2. 方案部署：HXGE系列电力智能网关构筑“端边云”感知网络

在该50MW山地光伏电站的智能化改造中，项目团队基于场区地形特点与通信现状，制定了分层分布的网关部署方案：

• 分区部署，全面覆盖：将场区划分为5个光伏子阵区域，每个区域的核心汇流箱旁部署1台HXGE系列电力数据采集网关，共部署5台。每台网关通过多路RS485接口接入该区域内的10-20台逆变器、汇流箱，同时连接气象站及视频终端，形成区域数据汇聚节点。

• 混合组网，保障连通：每台网关同时接入4G（双运营商SIM卡）和光纤（场区已有部分光缆），通过内置的链路智能切换算法，实时监测信号质量，在主信号低于阈值时自动切换至备用链路，确保数据回传不中断。针对光缆已覆盖的4G盲区，网关优先使用光纤传输，彻底规避无线信号不稳定问题。

• 边缘计算，实时响应：在网关本地配置支路电流越限分析、逆变器运行状态诊断等规则，一旦发现电流异常或设备离线，立即就地触发报警并通过4G推送至运维平台，无需等待云端轮询，将异常发现时间从小时级压缩至分钟级。

• 系统联动，数据融合：网关通过Modbus TCP协议汇聚各逆变器数据，同时接入现场气象站的辐照度、风速等实时数据，并通过标准API与无人机巡检系统对接。当平台接收到气象部门发布的暴雨预警时，可调度无人机对易滑坡区域执行预设航线巡检，并将视频流实时回传，实现“数据感知—智能决策—联动控制”的闭环。

3. 改造效果：从“被动响应”到“主动预知”

经过系统改造，电站运维模式实现根本性转变，核心成效显著：

• 智能诊断发现隐性故障：平台通过分析逆变器支路电流曲线，发现3处组串长期低效运行。经现场复核，确认系周边植被季节性遮挡所致。清除遮挡后，这3个阵列发电量平均提升2.3%，相当于年增发电量约15万度。

• 极端天气主动预警与联动：系统接入气象预报与辐照预测数据，成功提前接收暴雨预警信息，调度无人机对易滑坡区域进行自主巡检。运维人员无需冒雨进山，即可掌握场区安全状况，有效规避了山体滑坡对设备造成的潜在威胁。

以一个50MW电站为例，仅通过发电量提升（2.3%）和人力成本优化，预计1.5-2年内即可收回智能化改造投入，实现长期的净收益增长。

4. 案例小结

本案例充分印证了HXGE系列电力智能网关在山地光伏等复杂场景下的实战价值：其工业级可靠性与边缘智能能力，不仅解决了通信盲区的数据采集难题，更通过数据驱动实现了故障预警、能效优化与灾害应急的全面智能化，为同类型光伏电站的无人化、智慧化改造提供了可复制的技术路径。

六、 展望未来：从监控到智控，构建清洁能源数字生态

随着5G、边缘计算、数字孪生等技术的深化，光伏电站监控系统正迈向更高层级的“源-网-荷-储”协同控制。宏达信诺HXGE系列电力数据采集网关将持续迭代，实现更灵活的设备协同与安全主动防御。未来，每一个光伏组件都将成为数字世界的交互节点，每一座电站都将成为虚拟电厂的可控单元，为构建以新能源为主体的新型电力系统贡献坚实力量。

结语

光伏电站的智能化转型，不仅是技术升级，更是管理理念的革新。宏达信诺HXGE系列电力智能网关以其强大的接入能力、可靠的运行品质和边缘智能，为这一转型提供了坚实的“数据底座”。本方案通过打通设备、数据、业务全链条，助力光伏资产实现可视、可测、可控、可优，在能源变革的时代浪潮中，稳操胜券，绿电未来。
